Rôle du condensateur de pompe de piscine dans le démarrage du moteur
Dans une pompe de piscine domestique, le condensateur de démarrage est un petit composant qui fait toute la différence. La pompe semble robuste et le moteur paraît puissant, mais sans ce condensateur moteur la turbine ne parvient pas à lancer correctement la circulation de l’eau. Quand le condensateur est usé, la pompe de filtration bourdonne au démarrage, puis se met en sécurité sans assurer le moindre débit.
Techniquement, le condensateur de pompe crée un déphasage électrique qui aide le moteur à vaincre l’inertie de la pompe à eau. Ce rôle est identique sur les pompes de piscine classiques, sur une pompe à chaleur pour bassin ou sur une petite pompe de spa, même si la puissance change. Pour les pompes de filtration résidentielles, on rencontre fréquemment des capacités comprises entre 8 et 25 µF pour les condensateurs permanents, avec une tension de service typique de 400 à 450 V AC selon les fiches techniques de fabricants de moteurs monophasés. La valeur de 12,5 µF citée par plusieurs constructeurs de moteurs asynchrones (par exemple sur les notices de moteurs de 0,75 à 1 CV) illustre une capacité courante, mais il reste indispensable de se référer à la plaque signalétique de la pompe ou à la documentation constructeur pour confirmer la valeur exacte et la tolérance, souvent de l’ordre de 5 %.
Dans la pratique, un condensateur défaillant se manifeste souvent par un bruit sourd alors que la pompe ne démarre pas. Les retours d’expérience rappellent d’ailleurs que « La pompe émet un bruit mais ne démarre pas. » quand le condensateur est en cause. Ce symptôme est fréquent sur les modèles de pompes enterrées, mais aussi sur une pompe pour piscine hors sol, notamment après un hivernage mal protégé ou une longue période d’arrêt.
- ＋ Format compact adapté aux petits jardins et aux enfants
- ＋ Structure tubulaire offrant une bonne stabilité
- ＋ Montage rapide et simple, sans aménagement permanent
- ＋ Forme rectangulaire pratique pour optimiser l'espace de baignade
- ＋ Convient comme solution économique pour l'été (piscine hors sol)
Reconnaître un condensateur défectueux et sécuriser le boîtier électrique
Quand la pompe de piscine refuse de démarrer, il faut d’abord écouter et observer avant de démonter le boîtier électrique. Si le moteur grogne sans lancer la rotation, le diagnostic se porte naturellement sur le condensateur de démarrage plutôt que sur les roulements ou la turbine. Une odeur de chaud, un boîtier jauni ou des fils noircis autour du condensateur moteur confirment souvent la panne.

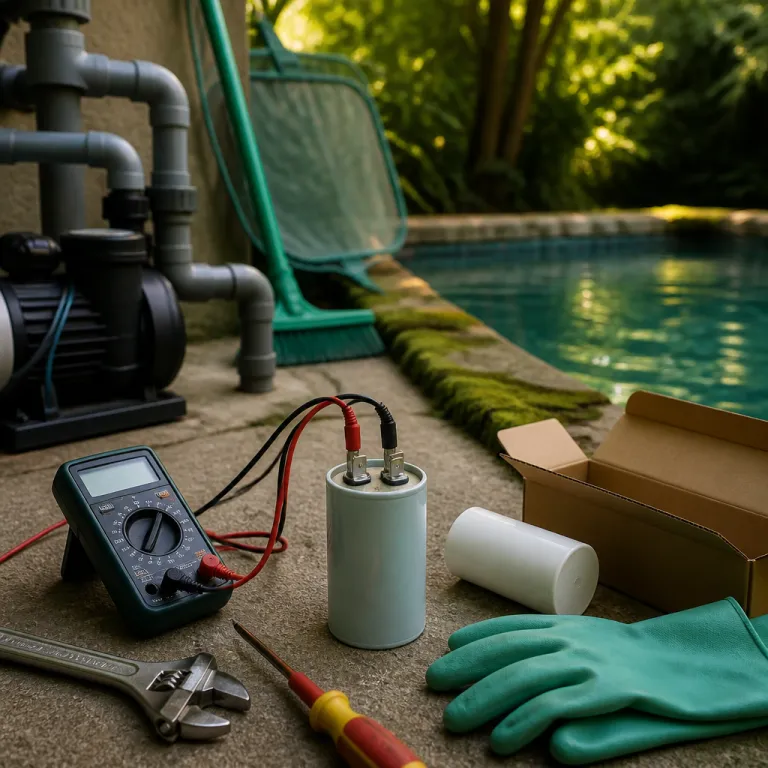

Pour aller plus loin, un simple multimètre permet de mesurer la capacité du condensateur et de la comparer à la valeur indiquée sur la plaque signalétique. Une dérive importante par rapport à la valeur de référence, par exemple plus de 5 %, justifie le remplacement immédiat du condensateur permanent par une pièce neuve. Sur les pompes de marque Hayward ou sur d’autres pompes de circulation, l’accès au condensateur se fait généralement par une petite trappe vissée sur le boîtier électrique, parfois à côté du bornier d’alimentation et des cosses de raccordement.
Cette étape de contrôle doit toujours se faire hors tension, disjoncteur coupé et câble d’alimentation débranché pour sécuriser la piscine et l’utilisateur. Avant toute manipulation, il est également indispensable de décharger le condensateur en reliant brièvement ses bornes à l’aide d’une résistance adaptée (par exemple 10 kΩ / 2 W, valeur couramment recommandée dans les notices de condensateurs pour moteurs) ou selon la procédure préconisée par le fabricant, afin d’éliminer toute charge résiduelle. Le propriétaire doit aussi vérifier l’état des cosses électriques, des fils internes et des pièces détachées qui entourent le condensateur, car un faux contact peut imiter une panne de condensateur. Pour un diagnostic global de l’hydraulique, il reste pertinent de relire un guide expert sur la pompe à sable pour piscine et la qualité de filtration, afin de distinguer les problèmes électriques des soucis de colmatage du filtre.
- ＋ Grand format : surface de baignade généreuse (4,88 x 2,44 m)
- ＋ Structure tubulaire : stabilité et robustesse du cadre
- ＋ Forme rectangulaire : optimisation de l'espace et plus de place pour nager
- ＋ Hauteur pratique : 1,07 m, adaptée aux jeux et baignades familiales
- ＋ Kit : ensemble prêt à monter, pièces incluses pour l'installation
Choisir le bon condensateur pour sa pompe de piscine : capacité, format et prix
Une fois le diagnostic posé, le choix du nouveau condensateur de pompe de piscine ne doit rien laisser au hasard. La première règle consiste à respecter la capacité en microfarads et la tension de service, sous peine de fatiguer le moteur et de réduire la durée de vie de la pompe. Un condensateur de 12,5 µF ne peut pas être remplacé par un modèle de 20 µF sans risque de surchauffe du bobinage interne et de déclenchements répétés des protections.
Les fabricants de pompes de piscine, qu’il s’agisse de Hayward, d’Intex ou d’acteurs spécialisés comme Piscineo, indiquent toujours la valeur du condensateur moteur sur la plaque signalétique ou sur la page technique du produit. Certains modèles utilisent un condensateur de démarrage de type CBB, parfois appelé condensateur polypropylène, logé dans un petit boîtier cylindrique ou rectangulaire. D’autres intègrent un condensateur permanent, plus compact, qui reste en circuit pendant tout le fonctionnement de la pompe et doit donc être choisi dans une gamme de pièces détachées de qualité supérieure. Sur les fiches techniques, ces condensateurs permanents pour moteurs asynchrones de piscine sont généralement donnés pour 450 V AC, classe de température adaptée (souvent 85 °C) et catégorie d’utilisation moteur, ce qui garantit une bonne tenue dans le temps.
Pour le propriétaire, le prix du condensateur reste modeste par rapport au prix total d’une pompe complète. On trouve des condensateurs pour pompes de piscine à partir de quelques dizaines d’euros, avec souvent une expédition standard incluse ou une option de livraison rapide en point relais. Avant de valider le paiement en ligne, il convient toutefois de vérifier la compatibilité avec la référence exacte de la pompe et de consulter un guide dédié pour bien choisir et optimiser sa pompe de piscine Intex, car les formats de boîtier et les sections de fils peuvent varier selon les séries.
Remplacer soi même un condensateur de pompe piscine en toute sécurité
Le remplacement d’un condensateur de pompe de piscine reste accessible à un propriétaire soigneux, à condition de respecter quelques règles strictes. Les réponses d’experts confirment d’ailleurs que « Oui, en suivant les instructions appropriées. » il est possible de remplacer soi même ce composant. Avant toute chose, il faut couper l’alimentation électrique au tableau, vérifier l’absence de tension et ouvrir le boîtier électrique de la pompe avec un simple tournevis.
Avant de toucher au câblage, une courte checklist pratique permet de sécuriser l’intervention : préparer l’outillage (tournevis isolé, multimètre, pince plate, résistance de décharge, lampe frontale), prendre une photo nette du branchement d’origine, repérer les couleurs de fils, puis décharger le condensateur en suivant la méthode recommandée par le constructeur. Une fois le boîtier ouvert, le condensateur moteur apparaît généralement fixé par un collier ou clipsé dans un logement dédié, avec deux ou trois fils reliés par des cosses. Il est indispensable de prendre une photo de l’assemblage avant de débrancher les fils, afin de remonter le nouveau condensateur de démarrage dans la même configuration. Sur certaines pompes de piscine, notamment les modèles compacts de pompe à chaleur ou de petite pompe de circulation, l’espace est réduit et les pièces détachées sont très proches, ce qui impose de manipuler les cosses avec précaution pour ne pas endommager les autres composants.
Pour visualiser le câblage, on peut se représenter un petit schéma simplifié : les deux bornes du condensateur sont repérées sur son corps (parfois marquées « C » et « S » ou simplement par deux languettes métalliques), chacune recevant un fil muni d’une cosse femelle. Le nouveau condensateur doit ensuite être inséré dans le même boîtier, en respectant le sens de montage et la fixation mécanique pour éviter toute vibration. Les fils sont rebranchés sur les bonnes bornes, le câble d’alimentation est repositionné correctement dans le presse étoupe, puis le couvercle est refermé avant de réarmer le disjoncteur. Après ce remplacement, un test de démarrage permet de vérifier que la pompe repart immédiatement, signe que le condensateur permanent et le moteur travaillent de nouveau en harmonie.
Pour aider le bricoleur, on peut résumer l’intervention sous forme de tableau pas à pas :
| Étape | Action | Outils / valeurs utiles |
|---|---|---|
| 1. Sécuriser | Couper le disjoncteur, vérifier l’absence de tension | Tournevis, testeur ou multimètre |
| 2. Ouvrir | Dévisser le couvercle du boîtier électrique | Tournevis isolé |
| 3. Documenter | Prendre une photo du câblage d’origine | Smartphone ou appareil photo |
| 4. Décharger | Relier brièvement les bornes du condensateur via une résistance | Résistance 10 kΩ / 2 W, pinces isolées |
| 5. Contrôler | Mesurer la capacité et comparer à la valeur nominale | Multimètre avec fonction µF |
| 6. Remplacer | Débrancher les cosses, installer le nouveau condensateur | Pince plate, condensateur de même valeur |
| 7. Refermer | Remettre le couvercle, réarmer le disjoncteur et tester | Tournevis, contrôle visuel |
Anticiper la panne : durée de vie, maintenance préventive et pièces détachées
Un condensateur de pompe de piscine n’est pas éternel, même sur une installation bien dimensionnée et correctement ventilée. La durée de vie varie selon la qualité des composants, la température ambiante du local technique et la fréquence des cycles de démarrage. Un condensateur permanent de bonne facture peut tenir plusieurs saisons, alors qu’un modèle bas de gamme exposé à l’humidité et à la chaleur peut lâcher beaucoup plus tôt.
Pour limiter les risques, il est judicieux de programmer une maintenance préventive des pompes de piscine au début de chaque saison de baignade. Cette visite inclut le contrôle visuel du boîtier électrique, la vérification des fils, des cosses et du câble d’alimentation, ainsi que le dépoussiérage des pièces détachées autour du moteur. Certains propriétaires choisissent même de conserver un condensateur de rechange dans leur stock de pièces, afin de réduire au minimum l’arrêt de la filtration en cas de panne soudaine.
Cette stratégie de prévention s’applique aussi bien aux pompes de filtration qu’aux pompes de nage à contre courant ou à la pompe à chaleur de la piscine. En gardant à portée de main un jeu de pièces détachées, dont un condensateur CBB compatible et quelques accessoires électriques, on évite les interruptions prolongées de circulation qui dégradent rapidement la qualité de l’eau. Une eau qui ne circule plus assez longtemps voit en effet les algues se développer, ce qui oblige ensuite à augmenter le coût total du traitement chimique et du temps d’entretien.
Optimiser l’installation globale : sécurité électrique, confort d’usage et logistique de livraison
Le condensateur de pompe de piscine ne doit pas être considéré isolément, mais comme un maillon d’une chaîne électrique et hydraulique cohérente. Une installation bien pensée commence par un boîtier électrique adapté, avec des protections différentielles calibrées et un câblage conforme aux normes en vigueur. Le choix des pièces détachées, du câble d’alimentation jusqu’aux accessoires de commande, influence directement la fiabilité du moteur et la longévité des condensateurs.
Lors de l’achat d’un nouveau condensateur moteur ou d’un kit de pièces détachées pour pompe, il est pertinent de comparer non seulement le prix affiché mais aussi les conditions d’envoi standard ou express. Certains distributeurs spécialisés dans l’univers de la piscine, comme Piscineo pour les pièces de remplacement, proposent des pages produits très détaillées qui facilitent l’identification de la bonne référence. Le paiement en ligne doit rester sécurisé, avec une page de validation claire qui récapitule le prix total, la référence exacte du condensateur et le délai de livraison estimé.
Enfin, optimiser l’installation globale de la piscine passe aussi par le confort d’accès au local technique et aux équipements. Un propriétaire qui a prévu un cheminement stable, une échelle de piscine hors sol adaptée et un espace suffisant autour de la pompe pourra intervenir plus sereinement sur le condensateur permanent ou sur les autres pièces détachées. Pour améliorer cet aspect pratique et la sécurité des baigneurs, un guide détaillé sur le choix d’une échelle pour piscine hors sol alliant confort et sécurité complète utilement la réflexion sur l’équipement global du bassin.
Chiffres clés sur les condensateurs de pompe de piscine
- La capacité typique d’un condensateur de pompe de piscine pour une installation résidentielle tourne autour de 12,5 µF, valeur couramment indiquée par les fabricants spécialisés de condensateurs pour moteurs asynchrones sur leurs fiches techniques pour pompes de 0,75 à 1 CV.
- La tolérance de capacité d’un condensateur de démarrage se situe généralement à ± 5 %, ce qui signifie qu’un écart supérieur à cette valeur justifie un remplacement pour préserver le moteur de la pompe, comme le précisent de nombreuses documentations techniques de moteurs monophasés.
- Sur une saison complète de baignade, une pompe de piscine peut effectuer plusieurs centaines de cycles de démarrage, ce qui sollicite fortement le condensateur de démarrage et explique l’intérêt d’une maintenance préventive annuelle.
- Le coût d’un condensateur de qualité pour pompe de piscine reste souvent inférieur à 10 % du prix total d’une pompe neuve, d’après les grilles tarifaires de nombreux distributeurs, ce qui en fait une réparation économiquement très intéressante pour le propriétaire.
FAQ sur le condensateur de pompe de piscine
Comment savoir si le condensateur de ma pompe de piscine est défectueux ?
Un condensateur défectueux se manifeste généralement par une pompe qui émet un bourdonnement sans démarrer, parfois accompagné d’un léger échauffement du boîtier. Dans certains cas, la pompe démarre difficilement, uniquement si l’on aide la turbine à la main, ce qui confirme un manque d’assistance au démarrage. Une mesure de la capacité au multimètre permet ensuite de valider le diagnostic.
Peut on remplacer soi même le condensateur d’une pompe de piscine ?
Oui, le remplacement est accessible à un particulier soigneux, à condition de couper l’alimentation électrique et de respecter scrupuleusement le câblage d’origine. Il faut choisir un condensateur de même capacité et de même tension, puis rebrancher les fils sur les bonnes cosses en s’aidant d’une photo prise avant démontage. En cas de doute sur le modèle ou sur la procédure, il reste préférable de faire intervenir un professionnel.
Quelle est la durée de vie moyenne d’un condensateur de pompe piscine ?
La durée de vie d’un condensateur dépend de la qualité de fabrication, de la température du local technique et du nombre de démarrages quotidiens. Sur une installation bien ventilée avec un condensateur permanent de bonne marque, plusieurs saisons de fonctionnement sont courantes sans incident. Une exposition à l’humidité, à la chaleur ou à des surtensions peut toutefois réduire nettement cette longévité.
Quel type de condensateur choisir pour ma pompe de piscine ?
Le choix se fait d’abord en fonction de la capacité en microfarads et de la tension indiquées sur l’ancien condensateur ou sur la plaque signalétique de la pompe. Il faut ensuite sélectionner un modèle de type CBB ou condensateur permanent selon la configuration d’origine, en privilégiant des pièces détachées certifiées pour usage moteur. Un condensateur sous dimensionné ou de qualité médiocre peut entraîner une surchauffe et une usure prématurée du moteur.
Où acheter un condensateur de pompe piscine avec une livraison fiable ?
Les condensateurs pour pompes de piscine se trouvent chez les distributeurs spécialisés en matériel de piscine, chez certains électriciens et sur des boutiques en ligne dédiées. L’important est de vérifier la compatibilité avec la marque et la puissance de la pompe, ainsi que les conditions d’envoi standard ou rapide. Comparer le prix total, incluant les frais de port, permet de choisir la solution la plus avantageuse sans sacrifier la qualité.
